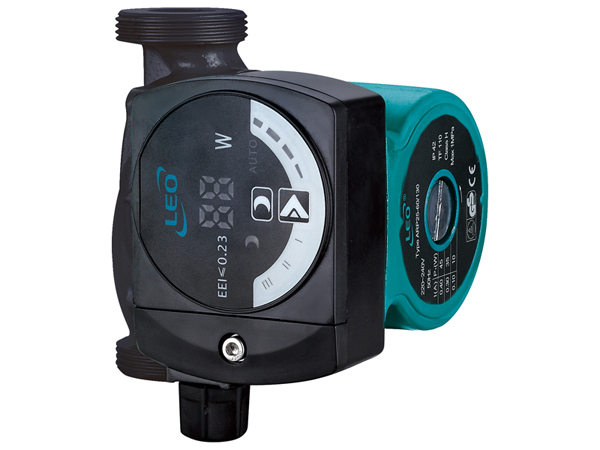

Pompe de circulation ARP
Applications
-La pompe de circulation ARP est adéquate pour le transfert de l’eau propre ou d’autres liquides similaires en termes de propriétés physiques et chimiques.
- Systèmes de chauffage avec débit variable ou constant
- Systèmes de chauffage avec température de tuyau variable
- Systèmes de chauffage nécessitant une modification nocturne
- Systèmes de chauffage ou la pression différentielle de la pompe est trop élevée pendant les périodes à demande de débit réduit.
- Systèmes de chauffage nécessitant un ajustement entièrement automatique de la performance des flux.
- Surpression des réchauffeurs d’eau
-Circulation et surpression pour eau domestique.
Pompe
Conception compacte avec unité de contrôle intégrée parfaite
Corps de pompe en fonte antirouille
Impulseur Noryl de résistance thermique 150°C
Arbre en alumine de céramique 99%
Température du liquide: 2°C to 110°C
Moteur
Classe d’isolation: H
Indice de protection: IP42
Palier en alumine de céramique 99%
Enroulement en cuivre
Puissance /Fréquence (V/Hz): 220-240/50
EEI: ≤ 0.23, conformément aux directives européennes

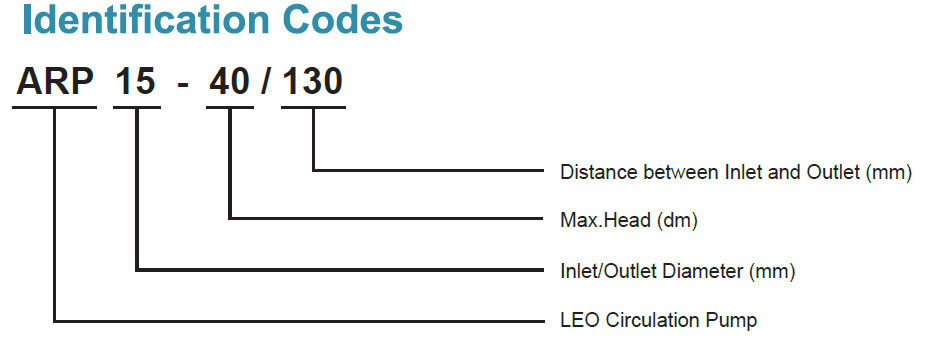

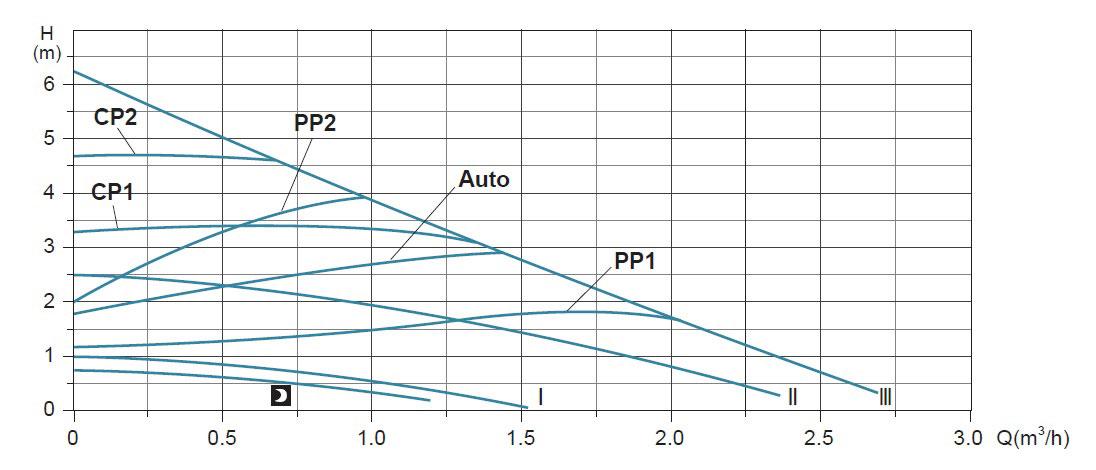

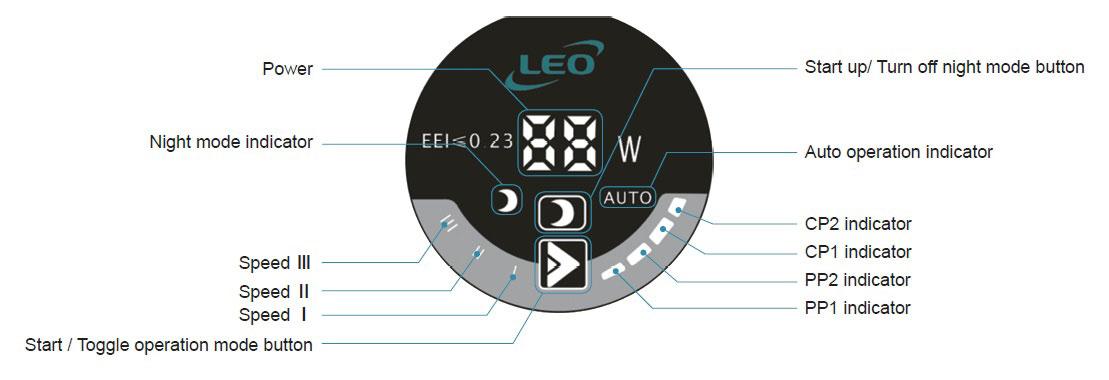

| Mode | Caractéristiques de la pompe | Fonctions |
| Auto | Courbe de pression proportionnelle Max à Min | La fonction d'adaptation automatique permet à la pompe de pouvoir contrôler la performance sur une plage déterminée (par exemple, ajustement de la performance de la pompe à la taille du système ainsi que la variation des surcharges). Dans ce mode, la pompe est réglée pour un contrôle à pression proportionnelle. |
| PP1 | Courbe de pression proportionnelle Min | Le point de fonctionnement de la pompe va varier sur la courbe de pression proportionnelle en fonction de la demande du système en matière thermique. La pression réduit lorsque la demande en chaleur diminue et augmente lorsque la demande augmente. |
| PP2 | Courbe de pression proportionnelle Max | Le point de fonctionnement de la pompe va varier sur la courbe de pression proportionnelle en fonction de la demande du système en matière thermique. La pression réduit lorsque la demande en chaleur diminue et augmente lorsque la demande augmente. |
| CP1 | Courbe de pression constante Max | Le point de fonctionnement de la pompe va varier sur la courbe de pression constante au niveau élevé en fonction de la demande du système en matière thermique. La pression est constante quel que soit la demande thermique. |
| CP2 | Courbe de pression constante Min | Le point de fonctionnement de la pompe va varier sur la courbe de pression constante au niveau élevé en fonction de la demande du système en matière thermique. La pression est constante quel que soit la demande thermique. |
| Ⅲ | Vitesse Ⅲ | En mode vitesse Ⅲ, la pompe est réglée pour fonctionner au maximum sous n'importe quelles conditions d'exploitation. Une évacuation rapide de la pompe peut être effectuée par réglage de la pompe à la vitesse Ⅲ pour une courte période. |
| Ⅱ | Vitesse Ⅱ | En mode vitesse Ⅱ, la pompe est réglée pour fonctionner au niveau moyen sous n'importe quelles conditions d'exploitation. |
| Ⅰ | Vitesse Ⅰ | En mode vitesse Ⅰ, la pompe est réglée pour fonctionner à un niveau inférieur sous n'importe quelles conditions d'exploitation. |
| Mode nocturne | La pompe change automatiquement en mode nocturne, (Consommation électrique et performance minimales) lorsque certaines conditions sont remplies. |
| Modèle | Tension /Fréquence (V/Hz) |
Flux max (m3/h) |
Hauteur de chute max (m) |
Puissance (W) |
Entrée/Sortie | Taille du tuyau (pouce) |
EEI | Poids brut. (kg) |
Taille d'emballage EEI (mm) |
|
| ARP15-40/130 | 220-240/50 | 2 | 4.1 | 22 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-50/130 | 220-240/50 | 2.3 | 5.2 | 32 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP15-60/130 | 220-240/50 | 2.6 | 6.2 | 45 | Φ15 | G1×G1 | ≤0.23 | 2.26 | 154×143×153 | |
| ARP20-40/130 | 220-240/50 | 2 | 4 | 22 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-50/130 | 220-240/50 | 2.3 | 5.1 | 32 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP20-60/130 | 220-240/50 | 2.6 | 6.1 | 45 | Φ20 | G1.25×G1.25 | ≤0.23 | 2.33 | 154×143×153 | |
| ARP25-40/130 | 220-240/50 | 2.1 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-40/180 | 220-240/50 | 2 | 4 | 22 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-50/130 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-50/180 | 220-240/50 | 2.3 | 5 | 32 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP25-60/130 | 220-240/50 | 2.4 | 6.1 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.39 | 154×143×153 | |
| ARP25-60/180 | 220-240/50 | 2.7 | 6 | 45 | Φ25 | G1.5×G1.5 | ≤0.23 | 2.56 | 198×143×160 | |
| ARP32-40/180 | 220-240/50 | 2.2 | 4 | 22 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-50/180 | 220-240/50 | 2.5 | 5.1 | 32 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 | |
| ARP32-60/180 | 220-240/50 | 2.8 | 6.1 | 45 | Φ32 | G2×G2 | ≤0.23 | 2.75 | 198×143×160 |

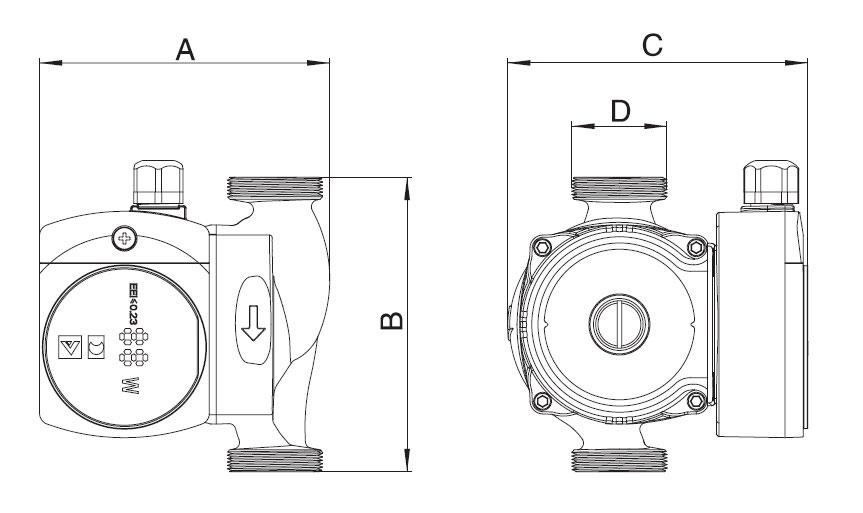

| Modèle | A (mm) |
B (mm) |
C (mm) |
D | |
| ARP15-40/130 | 130 | 130 | 135 | G1 | |
| ARP15-50/130 | 130 | 130 | 135 | G1 | |
| ARP15-60/130 | 130 | 130 | 135 | G1 | |
| ARP20-40/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-50/130 | 130 | 130 | 135 | G1.25 | |
| ARP20-60/130 | 130 | 130 | 135 | G1.25 | |
| ARP25-40/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-50/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-60/130 | 130 | 130 | 135 | G1.5 | |
| ARP25-40/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-50/180 | 130 | 180 | 135 | G1.5 | |
| ARP25-60/180 | 130 | 180 | 135 | G1.5 | |
| ARP32-40/180 | 135 | 180 | 135 | G2 | |
| ARP32-50/180 | 135 | 180 | 135 | G2 | |
| ARP32-60/180 | 135 | 180 | 135 | G2 |

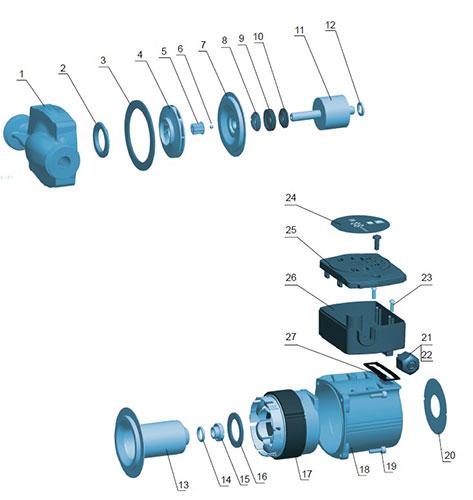

| No. | Parties | Matériaux |
| 1 | Corps de pompe | HT200/AISI304 |
| 2 | Intérieur de corps de pompe | 06Cr19Ni10 |
| 3 | Joint de crépine | Caoutchouc en silicone |
| 4 | Impulseur | PPO |
| 5 | Unité de verrouillage | 06Cr19Ni10 |
| 6 | Bille de retenue | Caoutchouc en silicone |
| 7 | Couvercle de pompe | |
| 8 | Palier | Graphite |
| 9 | Mat du palier en caoutchouc | Caoutchouc en silicone |
| 10 | Mat d'ajustement du palier | PPO-GF30 |
| 11 | Rotor | |
| 12 | Mat d'ajustement du palier arrière | PPO-GF30 |
| 13 | Boîtier brg asm | |
| 14 | Anneau O | Caoutchouc |
| 15 | Prise de drainage | DZR |
| 16 | Boîtier brg asm | Caoutchouc en silicone |
| 17 | Stator du moteur avec enroulement | |
| 18 | Boîtier | ADC12 |
| 19 | Vis | |
| 20 | Plaque | PC |
| 21 | Ecrou de câble | PA6-GF20 |
| 22 | ||
| 23 | Vis | |
| 24 | Tag | PC |
| 25 | Couvercle d'extrémité | |
| 26 | Boîtier à borne | |
| 27 | Joint d'étanchéité | Caoutchouc |
LEO est une société leader dans la fabrication de la pompe de circulation ARP de haute qualité et de grande performance. Nous avons commercialisé des millions de pompes dans plus de 140 pays dans le monde. Notre pompe à eau centrifuge respecte les différentes exigences des systèmes de pompage commercial.
