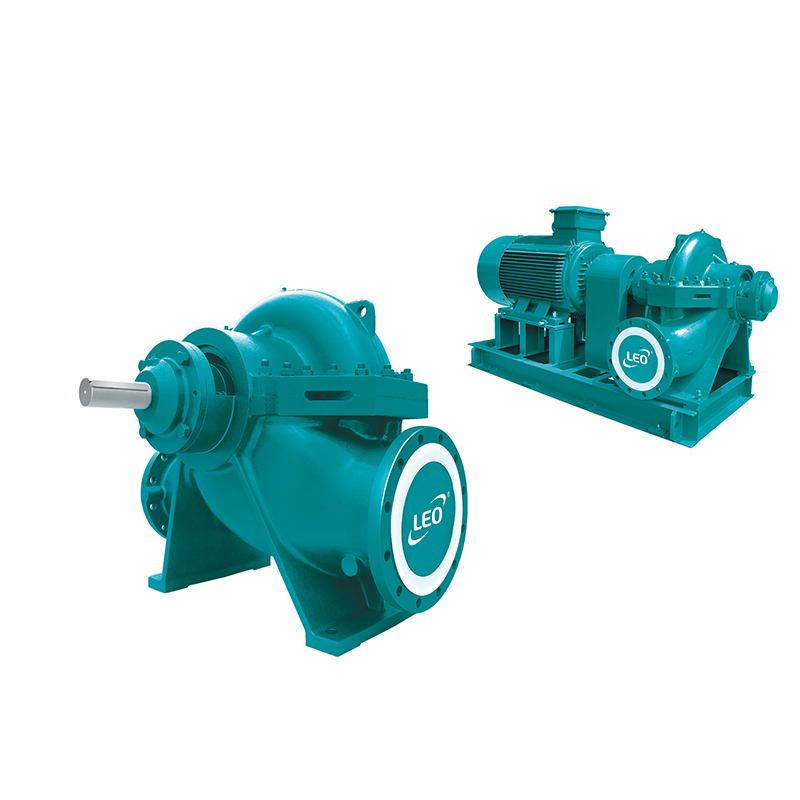

- Pompe centrifuge, à double aspiration, à un étage

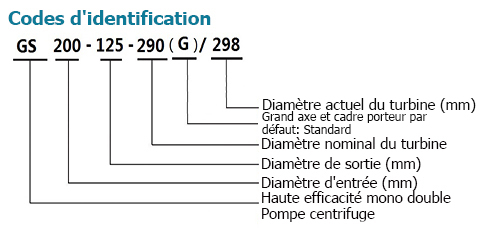

Pompe centrifuge, à double aspiration, à un étage
Applications
- Eau claire et autres liquides de même consistance dans le domaine physique et chimique.
- Système d'approvisionnement, de drainage et de refroidissement pour l'industrie de fer et d'acier, pour l'industrie du mine, etc.
- Approvisionnement d'eau urbaine, système de chauffage, d'irrigation et conservation d'eau.
Conditions d'utilisation
- Pression Max.: 190 m
- Débit Max.: 3780 m3/h (1050 1/s)
- pH du liquide: 6 ~ 9
- Température du liquide Max.: 80°c
- Entrée: 125~500 mm, Sortie: 80 ~ 400 mm
- Vitesse: 1480/2980 rpm at 50Hz, 1780/3580 rpm at 60Hz
- Pression Max.: 16 bar as standard (HT200 boîte pompe)
- 24 bar disponible sur commande (QT400-18 boîte pompe)
Carter de pompe
- Conception de haute efficacité concernant la chambre d'eau
- Chambre d'eau à double volute pour balancer la force radiale, et ne produisant pas de tournoiement pendant le pompage,
- Utilisation stable, silencieuse et bonne performance
- Avec le corps très résistant et de bonne apparence
Roulement
Petite portée et large diamètre ont été conçu pour adopté des opérations stables et de longues utilisations.
Standard
- Pompe: GB/T5657-95, Q/FZEF 001-2014
- Bride: DIN2501 PN16, GB/T172416 PN16
- Garnitures méchaniques: DIN24960
Turbine
Turbine fermée conçu suivant des méthodes très efficace de calcul de débit, la permettant d'être très performante et très efficace.Equipé d'une turbine faite avec un moulage de métal de haute performance, machine numérique, crépi fiable.
Joint
- Les joints sont tous conçus pour donner un meilleur effet
- La dimension des garnitures méchaniques est conforme au DIN24960
- Construit avec la technique de lubrification
Arbre
Totalement hermétique, aucun contact avec du liquide, pas de corrosion, durable

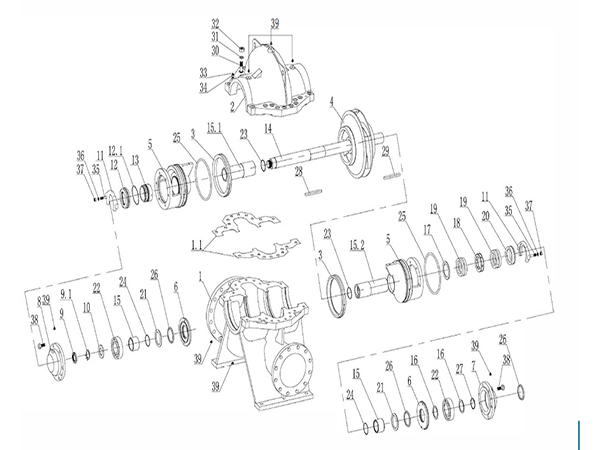

| No | Pièces | Matériaux | |||
| 01 | Chemise | HT 200 | 19 | Presse-étoupe | Graphite |
| QT400-18 | |||||
| 01.1 | Joint d'étanchéité | Caoutchouc | 20 | Presse-étoupe | HT 200 |
| 02 | Coiffe | HT 200 | 21 | Joint resistant à l'eau | NBR |
| QT400-18 | |||||
| 03 | bague d'étanchéité | HT 250 | 22 | Roulement | NTN/NSK |
| 04 | Turbine | H65 | 23 | Joint torique | Caoutchouc synthétique |
| QSn4-8 | |||||
| HT 200 | |||||
| 05 | Joint de support | H65 | 24 | Joint torique | Caoutchouc synthétique |
| QSn4-8 | |||||
| HT 200 | |||||
| 06 | Couvercle de roulement | HT 200 | 25 | Joint torique | Caoutchouc synthétique |
| 07 | Roulement à bille | HT 200 | 26 | Joint feutre | Laine |
| 08 | Boîtier de roulement | HT 200 | 27 | Joint | 65Mn |
| 09 | Ecrou | Acier 35# | 28 | Clé | Acier 45# |
| 09.1 | Presse-étoupe arrêt | Acier 35# | 29 | Clé | Acier 45# |
| 10 | Deflecteur pour roulement | Acier 45# | 30 | Boulon | Acier 35# |
| 11 | Deflecteur pour joint | QT400-18 | 30 | Boulon | Acier 35# |
| 12 | Presse-étoupe pour Garnitures méchaniques | HT 200 | 31 | Joint | 65Mn |
| 12.1 | Joint torique | Caoutchouc synthétique | 32 | Ecrou | Acier 35# |
| 13 | Garnitures méchaniques | ASF | 33 | Pin | Acier 35# |
| 14 | Arbre | Acier 45# | 34 | Ecrou | Acier 35# |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15 | Arbre court (Seul) | 2CR13 | 35 | Boulon | Acier 35# |
| 15.1 | Arbre (Seul) | Acier 45# | 36 | Rondelle | Acier 35# |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 15.2 | Emballage (Seul) | Acier 45# | 37 | Ecrou | Acier 35# |
| 2CR13 | |||||
| AISI 304 | |||||
| AISI 316 | |||||
| 16 | bague de pression (roulement) | Q235（A） | 38 | Boulon | Acier 35# |
| 17 | bague de pression (emballage) | Q235（A） | 39 | Boîtier | Q235(A) |
| 18 | Garnitures méchaniques | Q235（A） |
